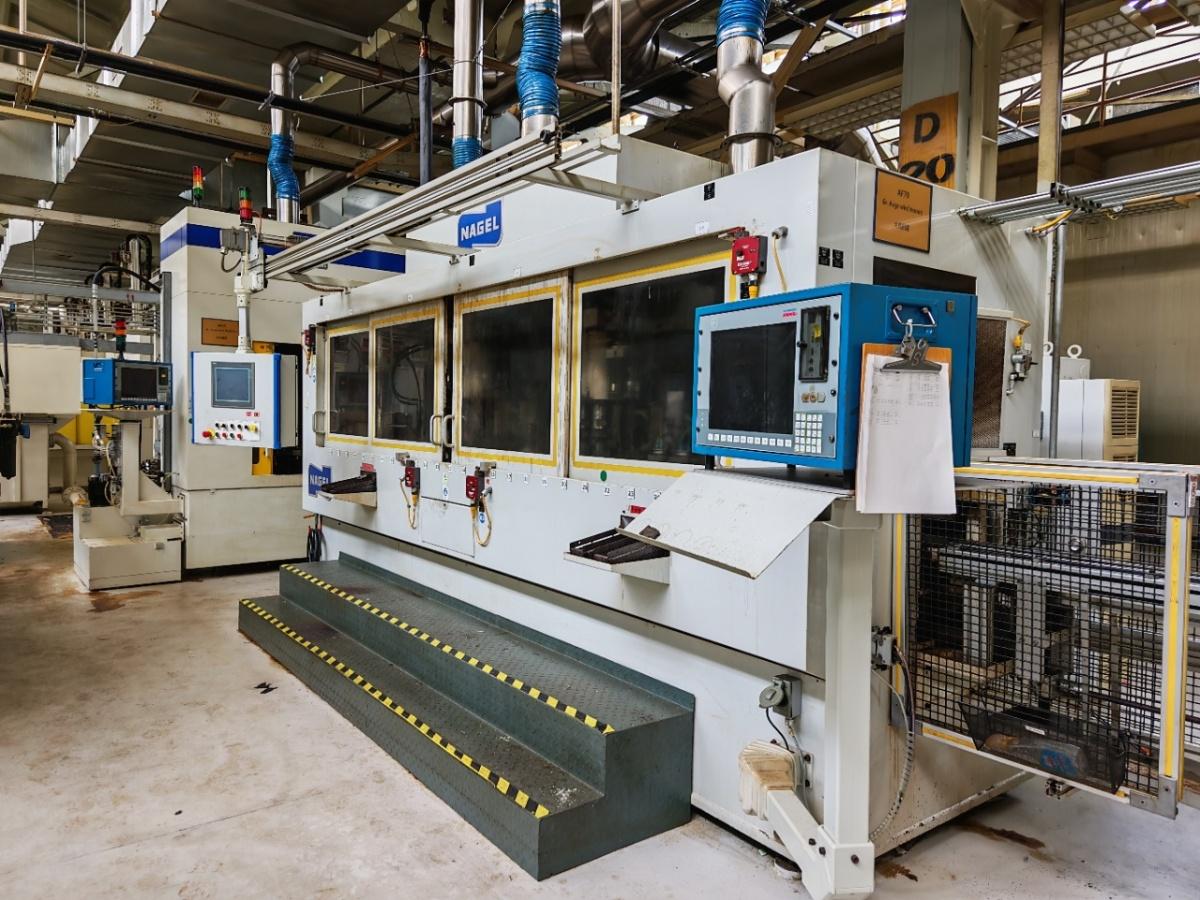

- нагел. 4PV-T

система чпу: NAGEL MS-U3 чпу (специальная система обработки чпу, 99 емкость памяти программы)
линейные оси
x-ось (подача подачи подачи) ход: 400 мм
z-ось (движение детали) ход: 800 мм
полный замкнутый цикл управления со стеклянной шкалой обратной связи, точность позиционирования ≤ 0.003 мм
вращающиеся оси
c-ось (вращение детали): 0-300 об/мин
u-ось (расширение инструмента серво): 0.001 мм разрешение
0-600 об/мин (регулирование скорости без резкости) Серво количественного + постоянного давления двухрежимной системы (поддерживает онлайн компенсации)
охлаждения и усилителя; системы фильтрации :
60 бар высокотемпературного масла
3 точность фильтрации
система контроля постоянной температуры
точность обработки
цилиндричность: μ0.0025 мм
цилиндричность: ≤ 0.004 мм / 400 мм
поверхностная неровность: Ra 0.1-0.4 ≤ m
размерная точность: μ0.003 мм
