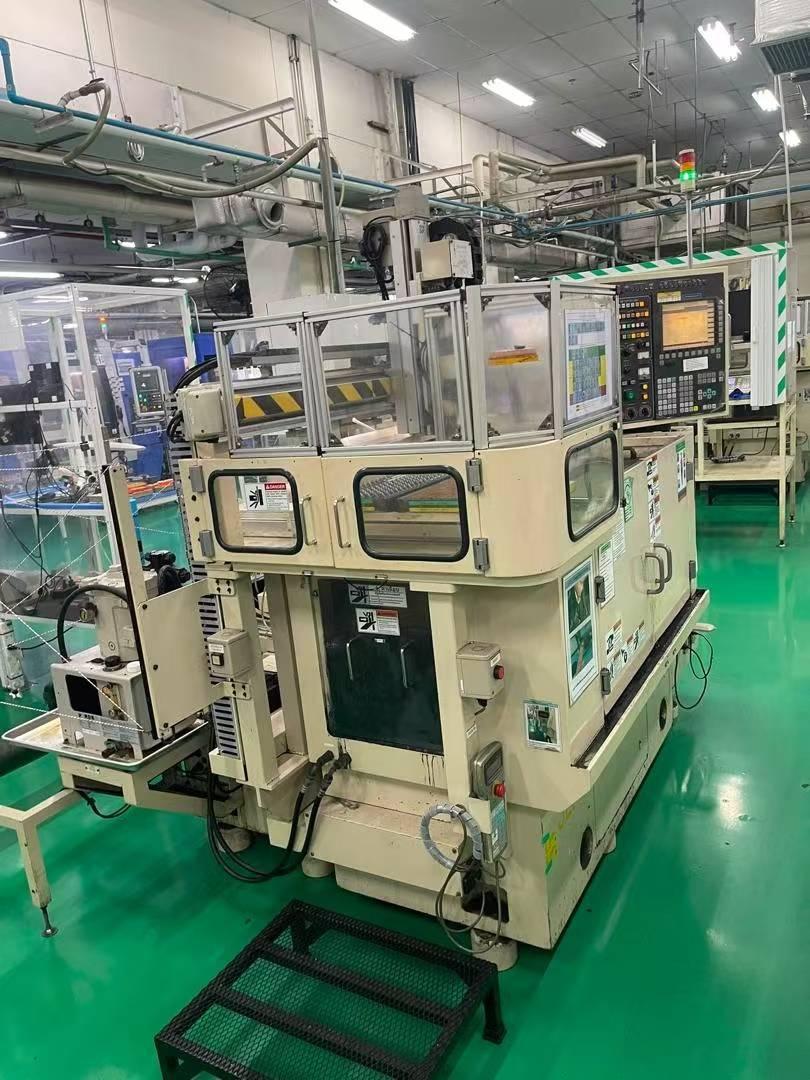

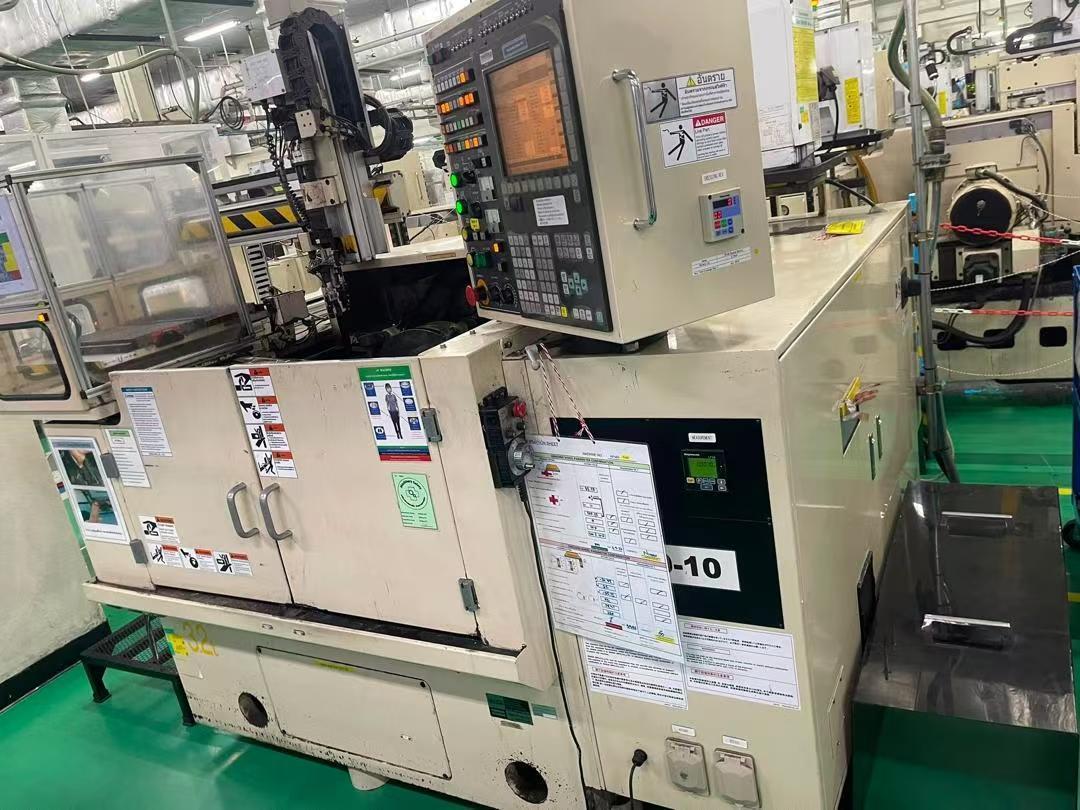

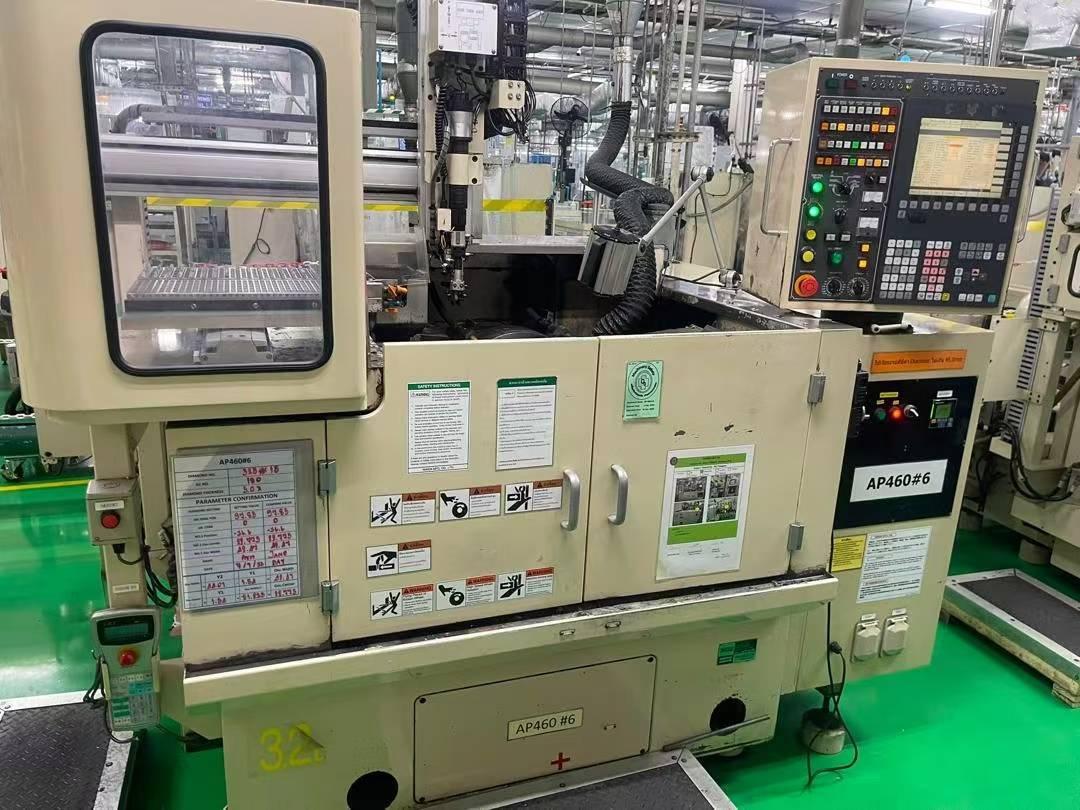

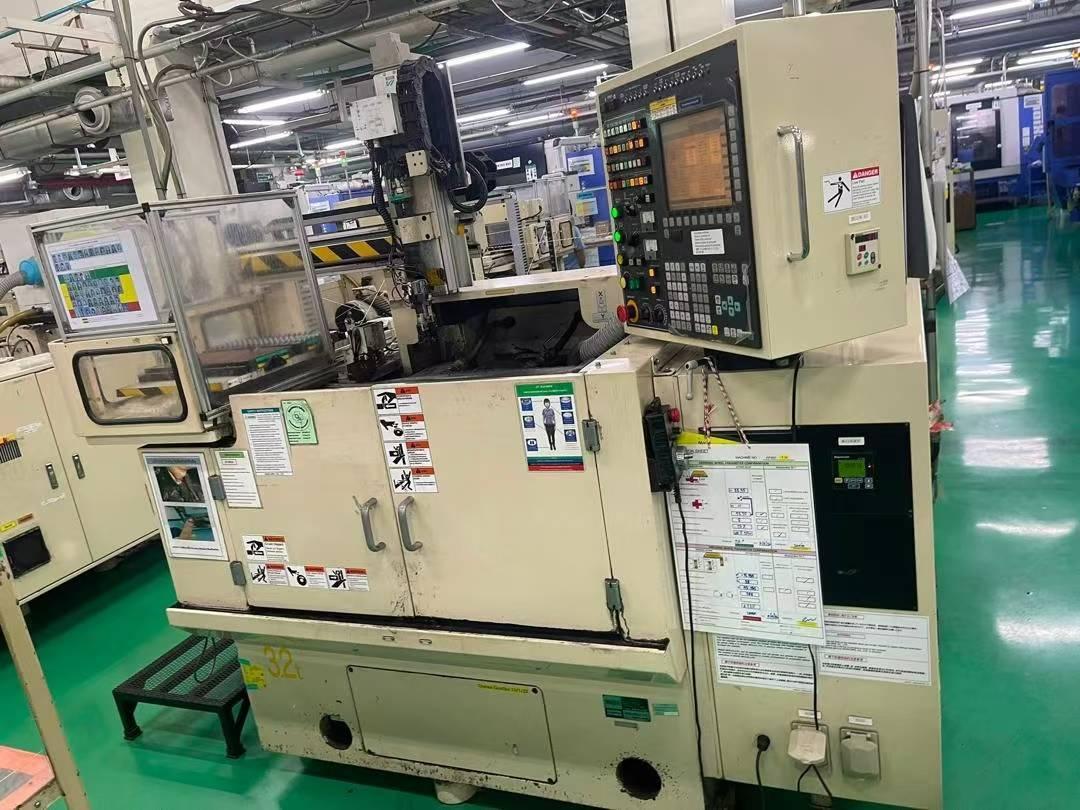

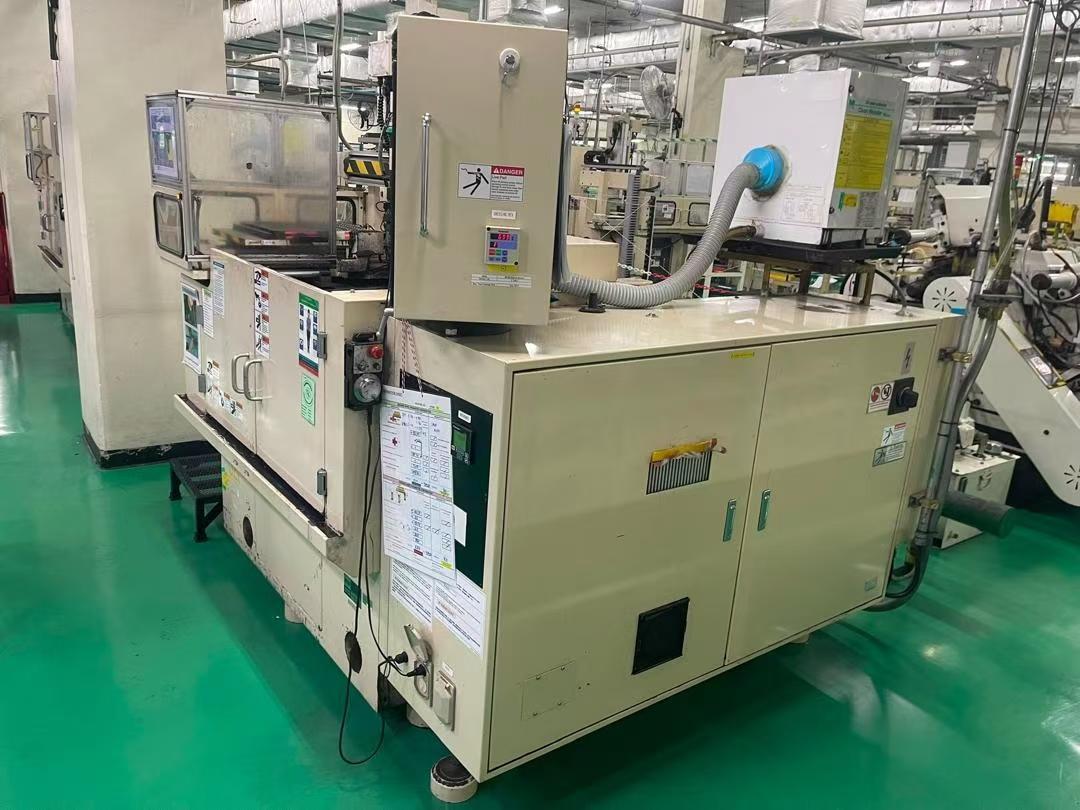

- вайда AP460E
[Информация о продукте]:
- Номер инвентаря：813312
- Марка：- вайда
- Модель：AP460E
- Происхождение：< < Япония
- Расположение：Китай
- Год：2012
- Дата создания：2026-10-07
Спецификации:
Конфигурация оси чпу: 4- осевая одновременная ось управления X/Y/B/C
X- ось: радиальная подача шлифовального колеса
Y- ось: шлифовальное колесо, совмещающее ось осцилляции
B- ось: вращающаяся ось индексации деталей, используемая для вращения вставки и последовательного измельчения каждой стороны
C- ось: ось наклона деталей, используемая для установки отрицательного угла камеры

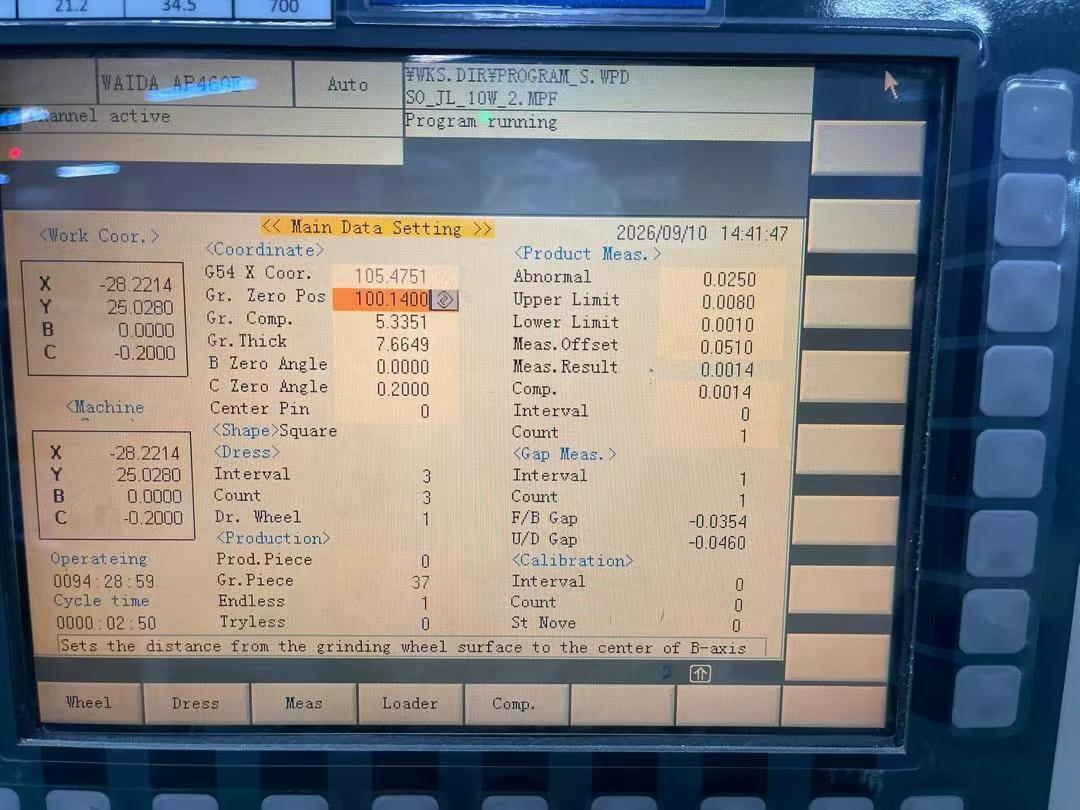

c-интерфейс системы чпу: дисплеи x/y/b/c. Стандартная конфигурация не имеет оси z и использует 4- осевой одновременный контроль, не 5- осевой контроль
диапазон заготовки :
вставить формы: квадратный, треугольный, ромбический, круговой и другие типы сменных пластин
вставить вставной диаметр: φ3.97 - φ76mm
максимальная толщина вставки: 90mm
обрабатывающие материалы: склеенный карбид, cermet, керамические, PCD/CBN пластин
шлифовальное колесо и параметры шлифовального колеса :
шлифовальное колесо: Алмазное /CBN шлифовальное колесо, оригинальная спецификация завода ASD270-1/25D30
шлифовальное колесо шпенделя: строение высокой жесткости с гидростатическими подшипниками и точностью вращения микроэлементов
шлифовальное кожух заправка: встроенная функция автоматической заправки с регулируемыми интервалами заправки и графы заправки
в процессе проверки: оснащен измерительным зондом для автоматической размерной проверки после шлифования и автоматической компенсации износа шлифовального колеса
размерная точность: Допуск на периферийное шлифование при серийном производстве 0,002мм, с высокой конверсией
система чпу :

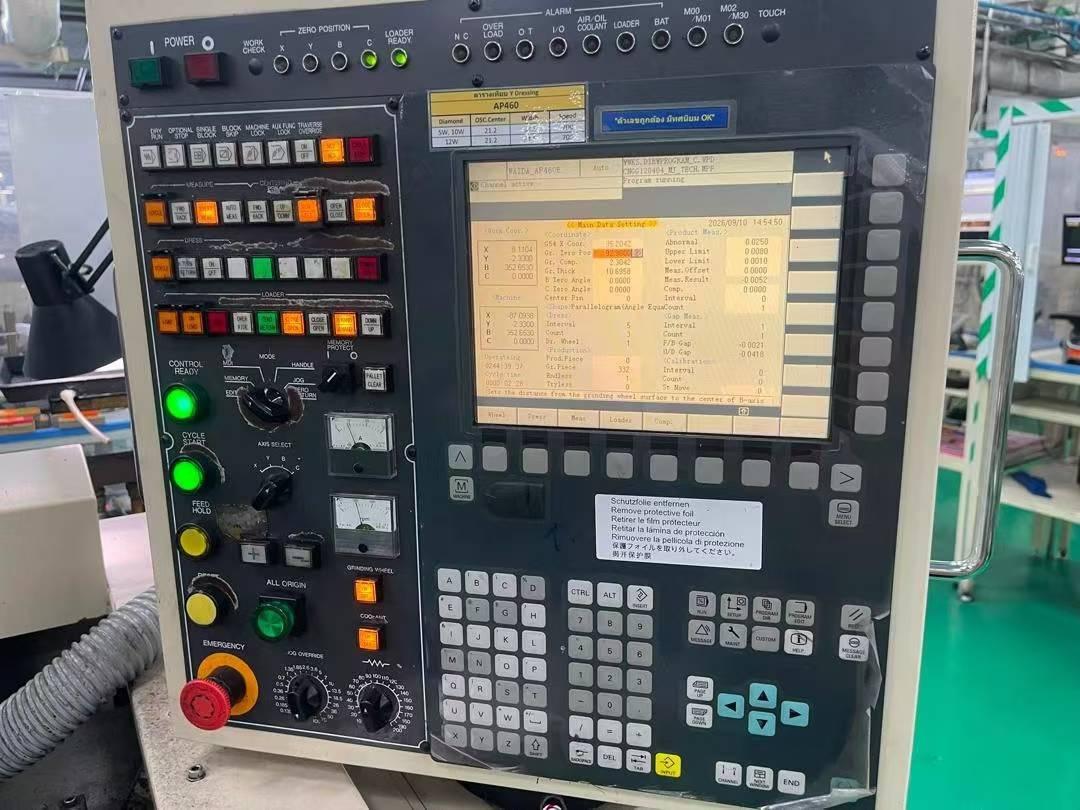

система чпу: WAIDA патентованная система чпу
вставить графическое программирование: генерирует программы обработки на основе вводимых параметров вставки
размерное управление: измерение размеров в реальном времени и автоматическая компенсация
управление производством: подсчет производства и мониторинг времени цикла
автоматическая настройка загрузки/разгрузки :
автоматическая загрузка/разгрузки: Роботизированная погрузочно-разгрузочная система
подача материала: система поддонного откорма
автоматизация: поддерживает долгосрочное беспилотное непрерывное производство
робот: вспомогательный механизм автоматизации, не включённое в машинный инструмент и #39; четыре сервоосных оси чпу
общие размеры: приблизительно 2300 × 1960 × 1950mm
общий вес: приблизительно 6,5 тонн
