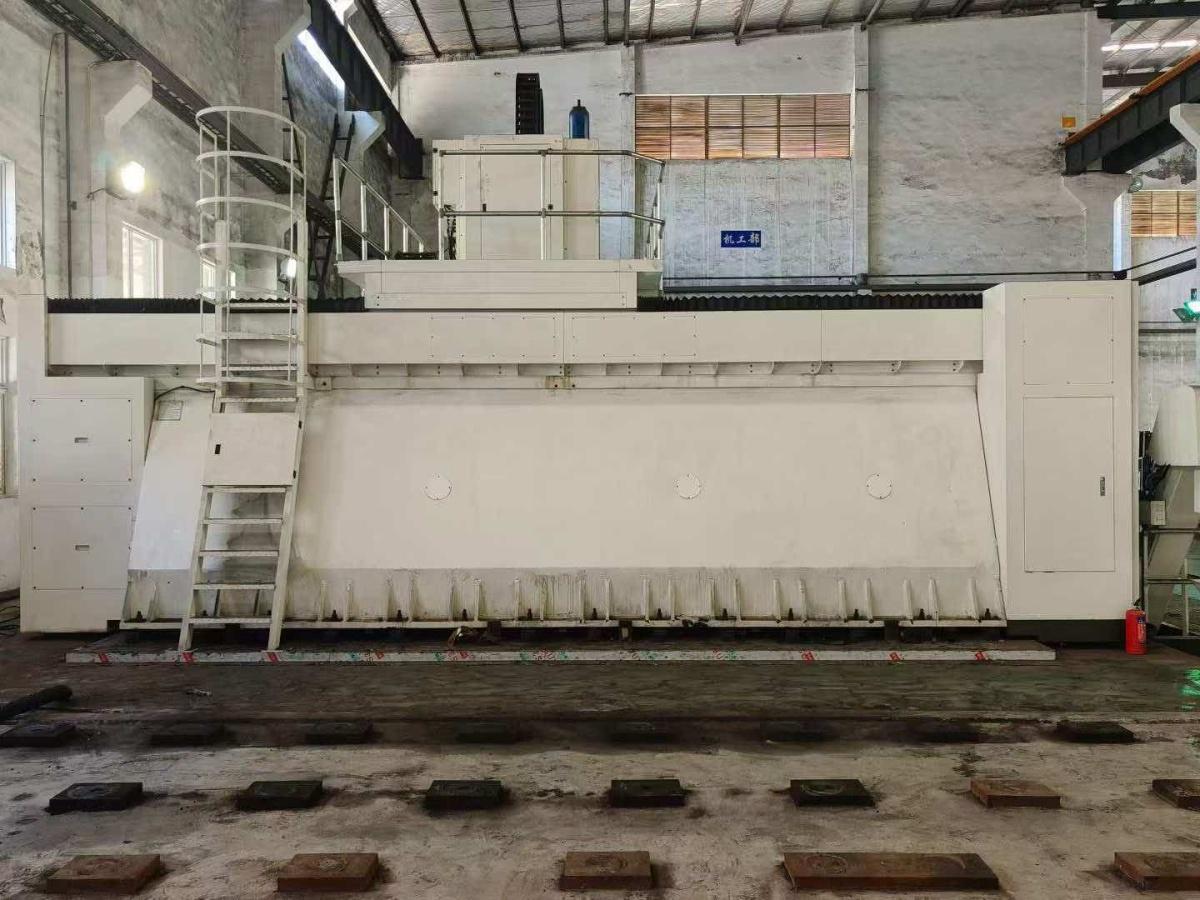

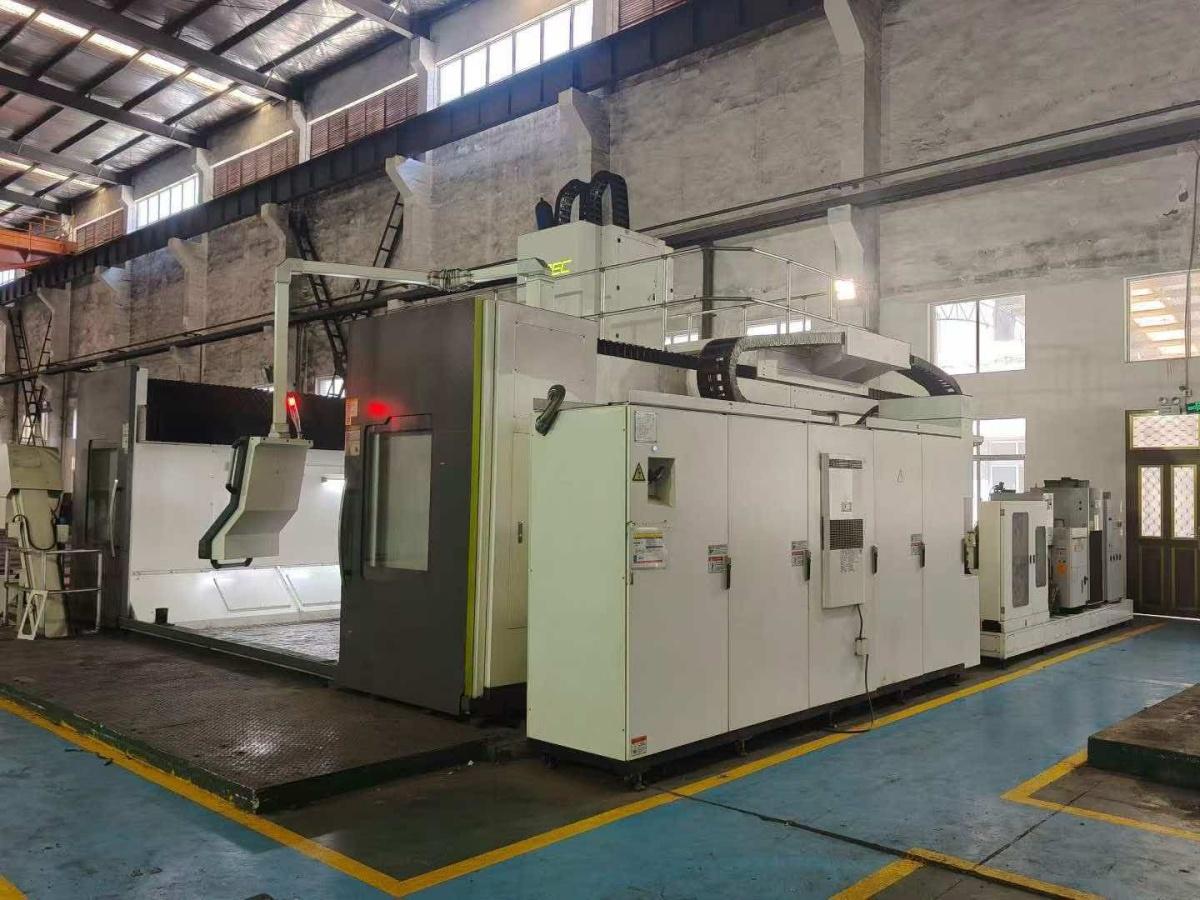

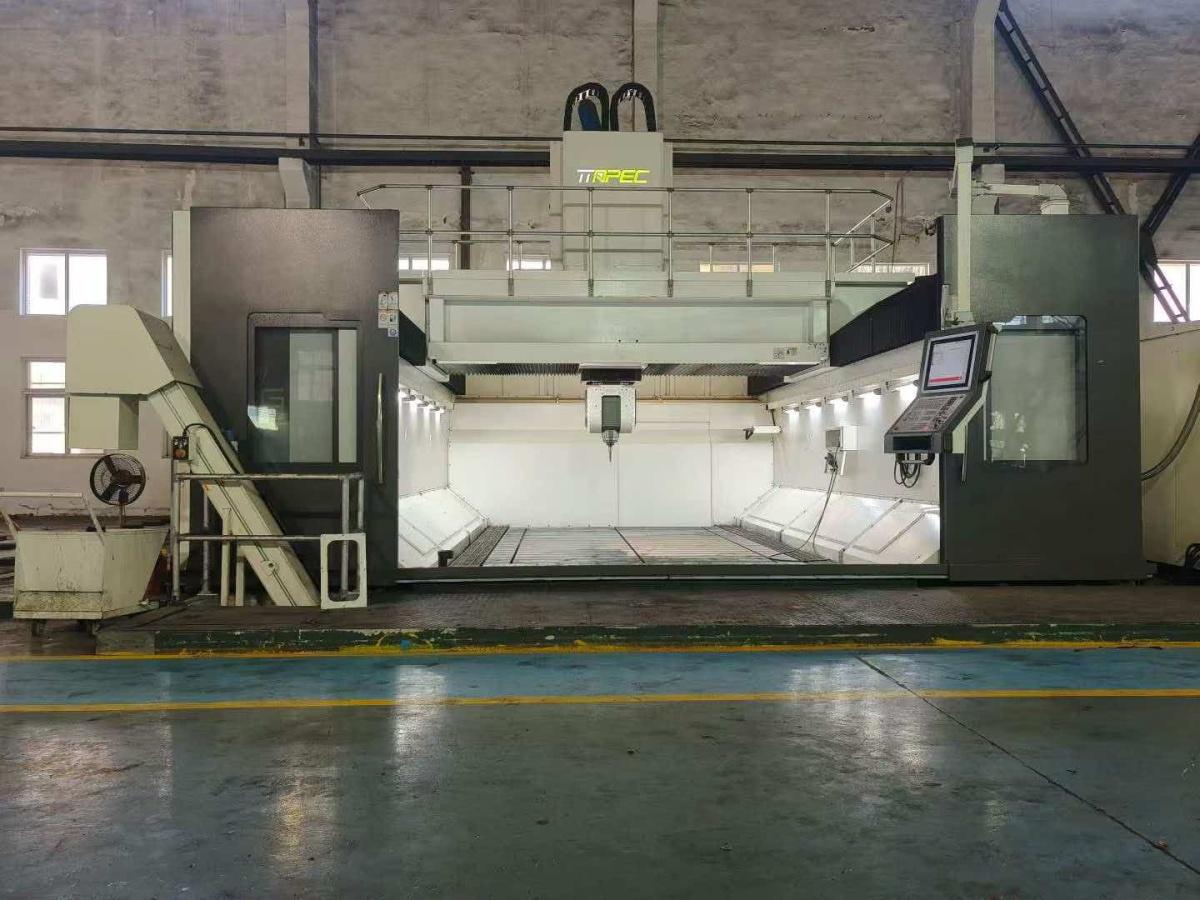

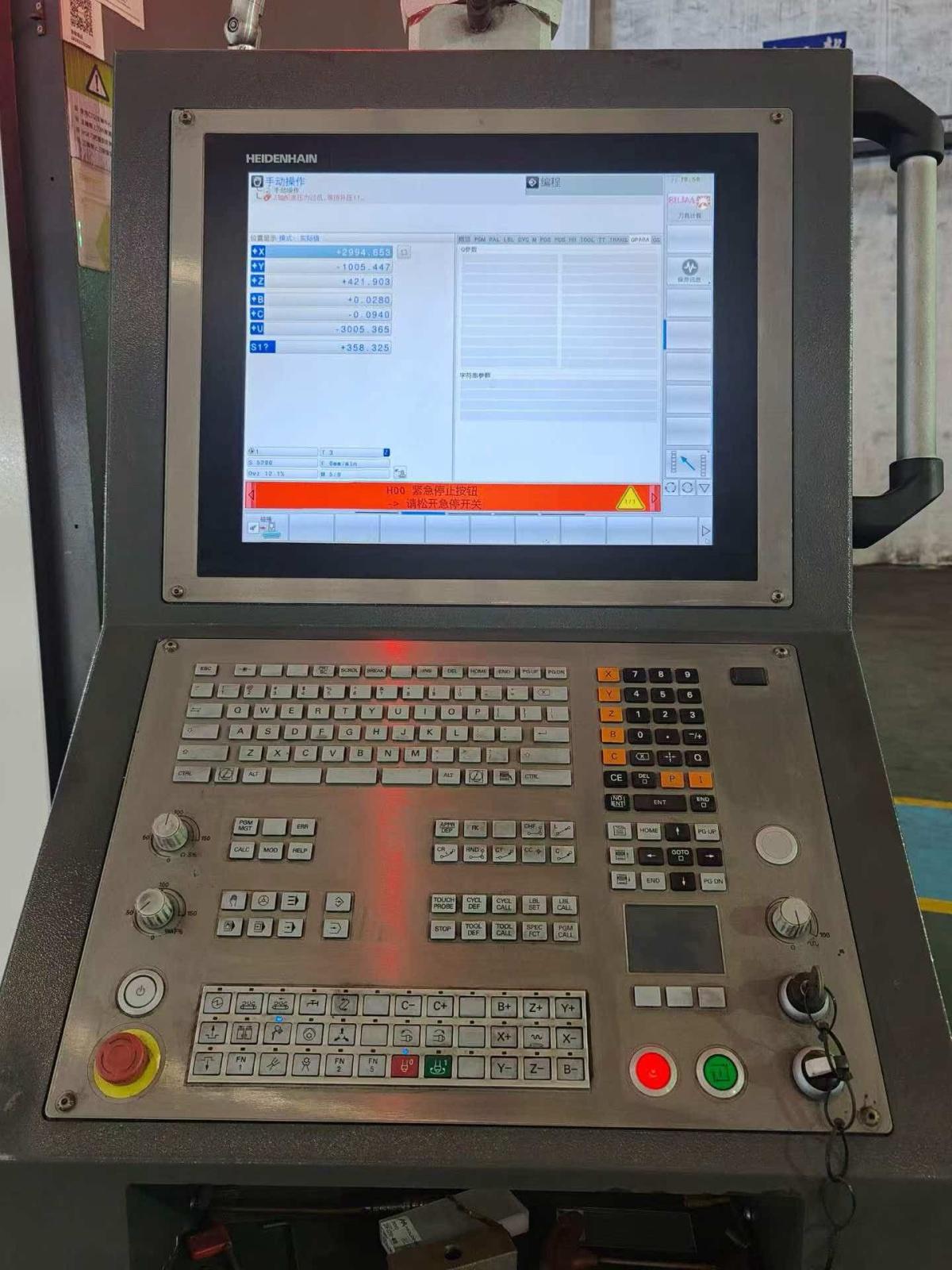

Организация экономического сотрудничества и развития GM3250-5L

ход по оси x (ось x) : 5000 мм
ход по оси y (ось y) : 3200 мм
ход по оси z (ось z) : 1200 мм
расстояние от шлинделя носа до рабочей поверхности: 60- 1260 мм

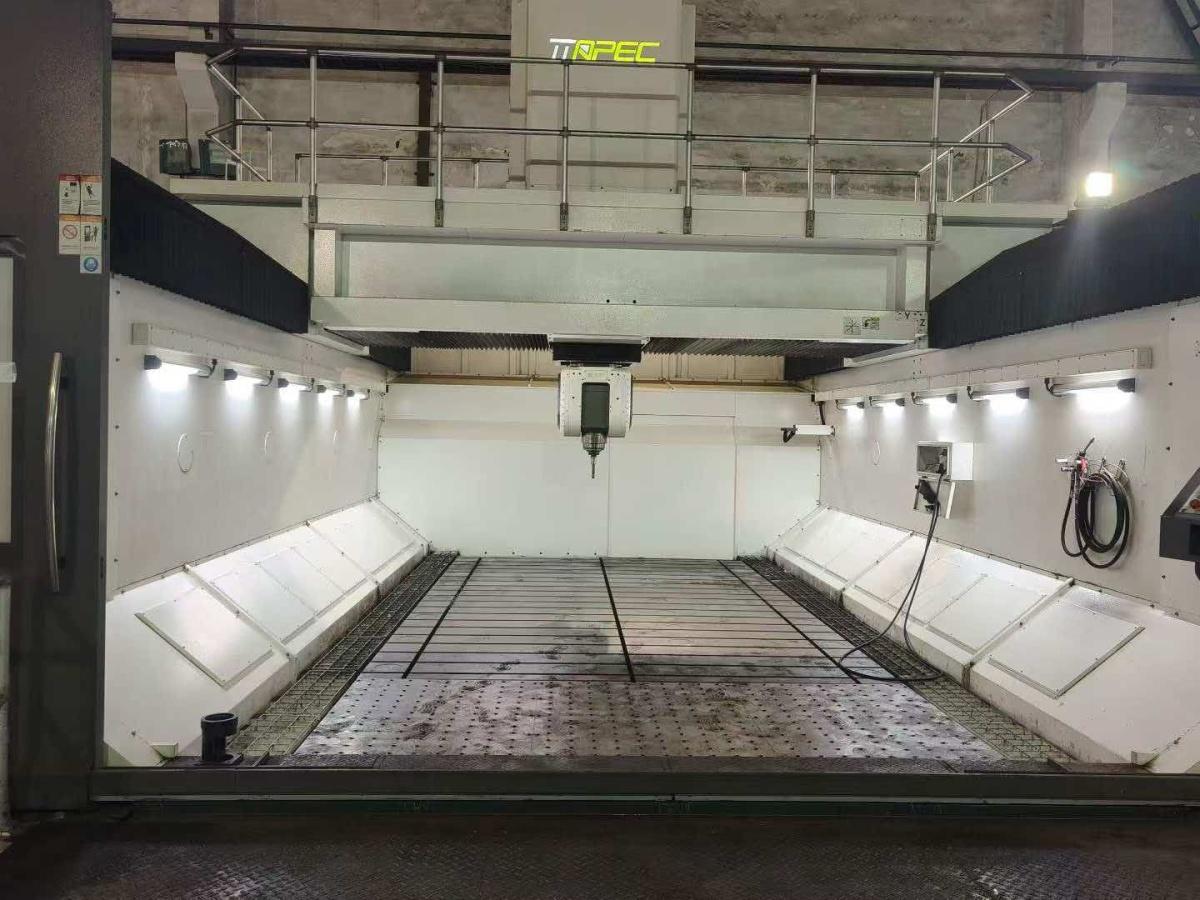

2. Спецификация рабочего стола (рабочий стол
размер рабочего стола (ширина рабочего стола) : 5000/3000 мм
нагрузка рабочего стола: 8 т/м
рабочий стол т-слот (ширина рабочего стола развязка) : 28/200 мм
ключ в центре рабочего стола (по одному в X и Y центрах) : 28/15 мм
3. Скорость подачи шпинделя (Traverse & spindle)
быстрая скорость подачи: X/Y/Z = 60 м/мин
скорость шпинделя: HSK100A
скорость шпинделя: 15000 об/мин
мощность шпинделя (S1/S6) : 25/30 КВТ
крутящий момент шпинделя (S1/S6) : 119/143 нм

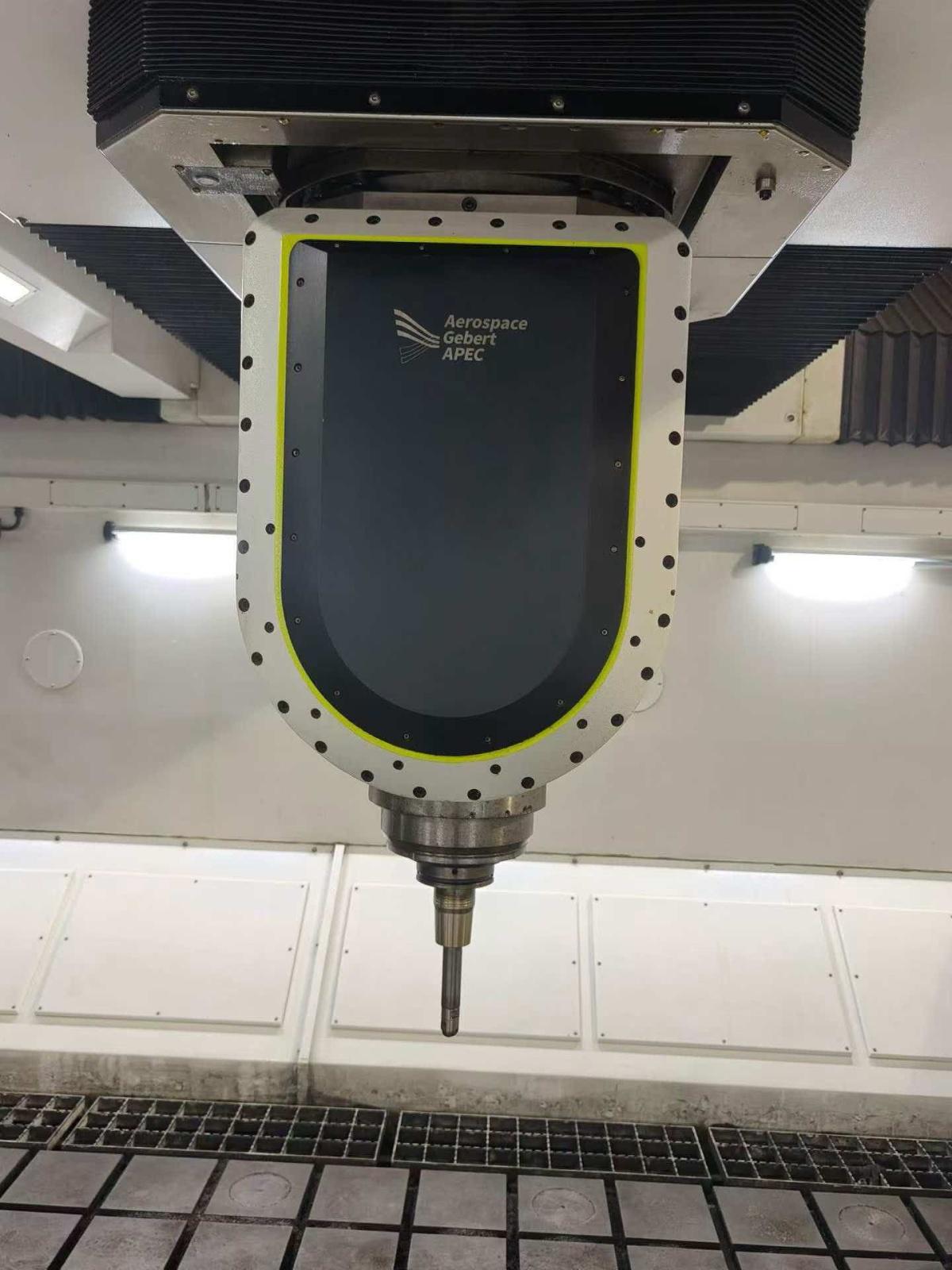

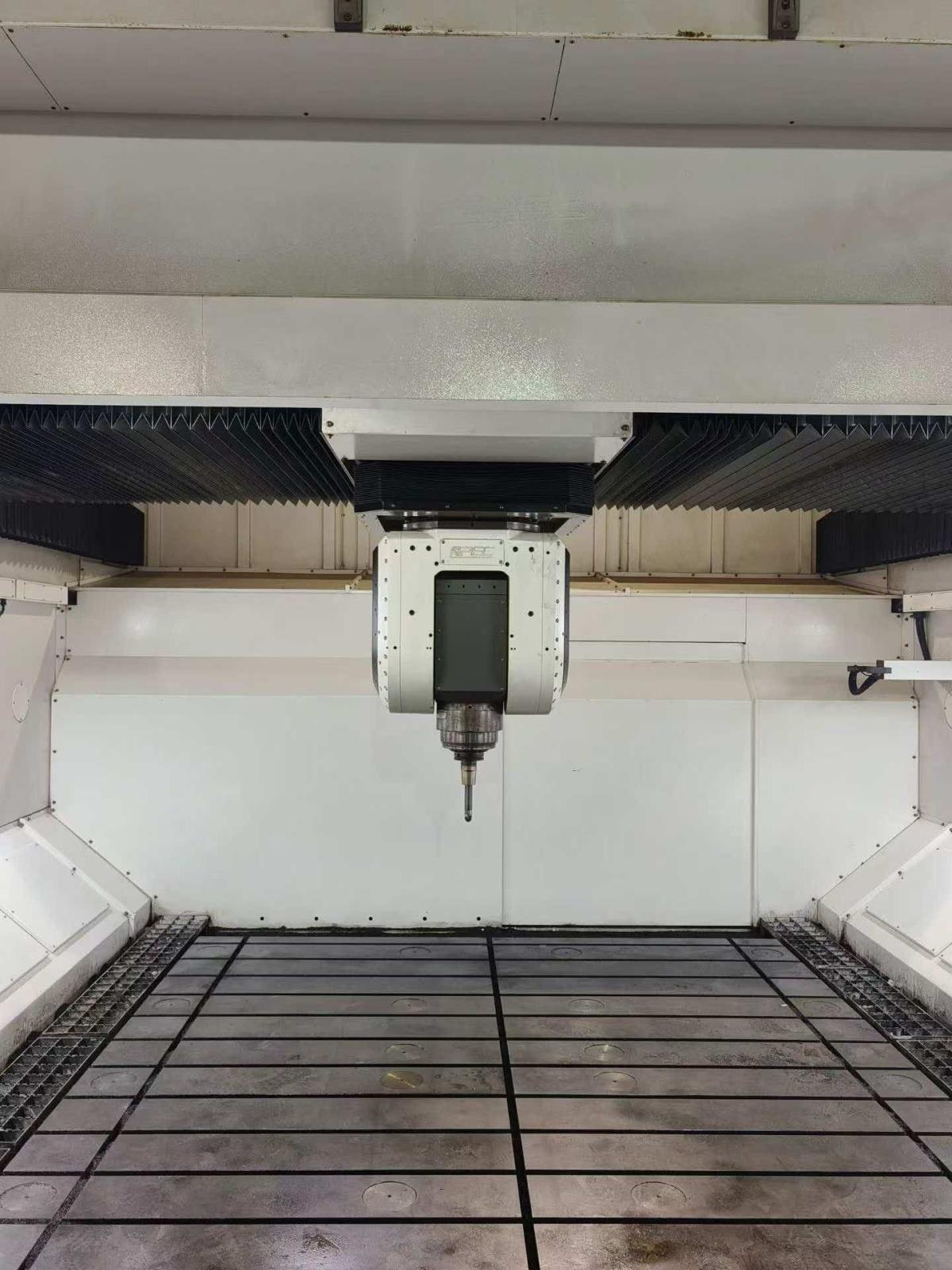

4. Спецификация головки 5 осей (двухосевая фрезентная головка)
максимальная частота вращения (ось B/C) : B=60 об/мин, C=60 об/мин
максимальный крутящий момент вращения (S1/S6) : B= 1 192/1980 нм, C= 1 050/1740 нм
крутящий момент блокировки: B= 4000 нм, C= 4000 нм
угол поворота: B=±120°, C=±360°
Автоматическая смена инструмента (ATC
держатель инструмента: HSK100A
инструмент: 20
максимальная длина инструмента: 300mm
максимальный диаметр инструмента-смежный инструмент: Ø 150mm
максимальный диаметр инструмента-без смежного инструмента: Ø 180mm
максимальный вес инструмента: 15 кг
6. Точность позиционирования
точность позиционирования (VDI/DGQ3441) : X/Y= 0,025, Y= 0,012, Z= 0,010 мм
точность воспроизводимости (VDI/DGQ3441) : X/Y= 0,012, Y= 0,008 мм
испытание на округление (испытание с использованием шарикового стержня) : XY= 0,015, XZ= 0,025 мм
