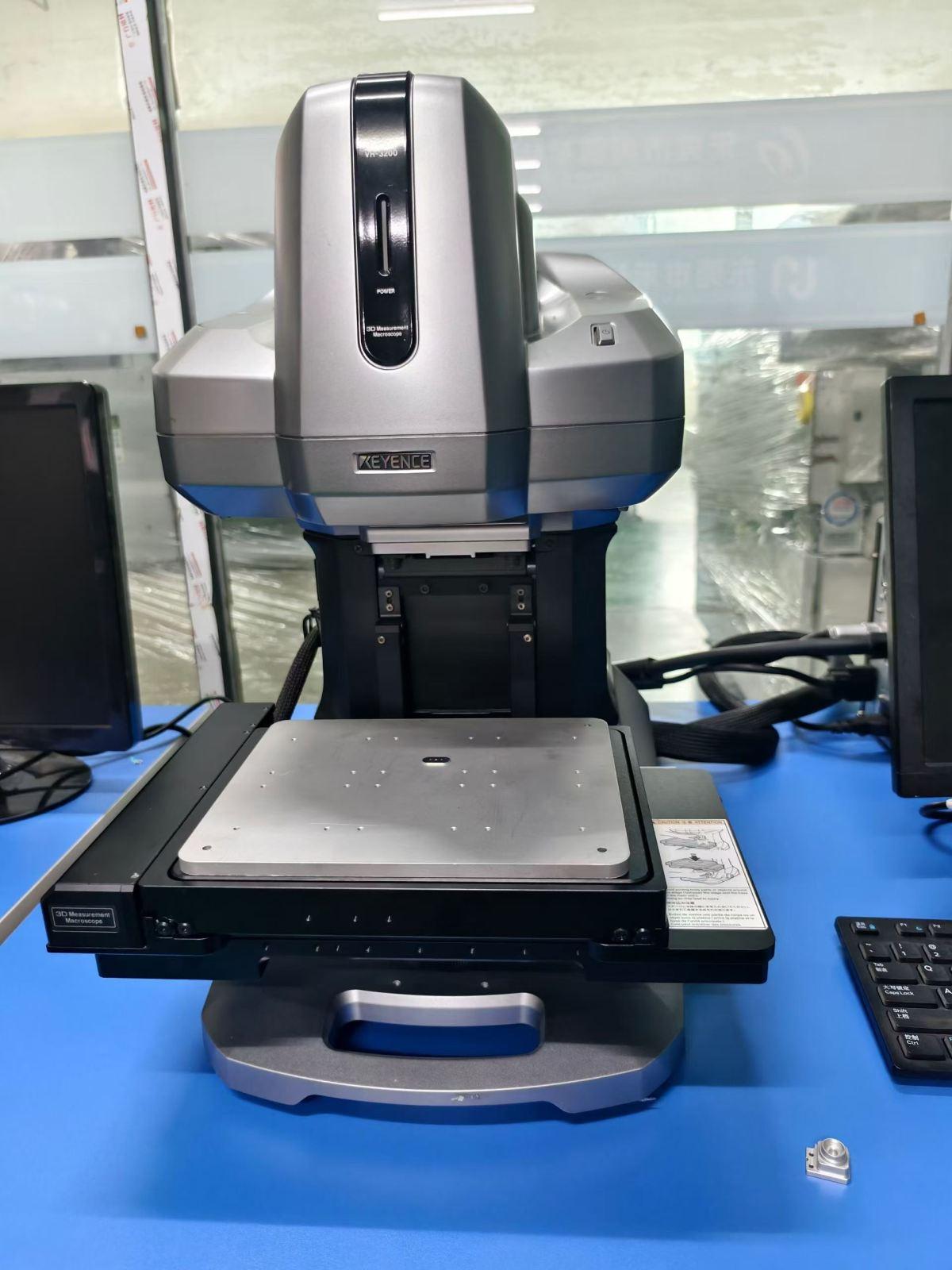

- кейенс. VR‑3200

измерительная головка: VR-3000K
применимые контроллер: VR-3000K
широкоугольный режим :
15- дюймовое увеличение монитора 12×: 24.0 × 18.0 mm
15- дюймовое увеличение монитора 25×: 12.0 × 9.0 mm
15- дюймовое увеличение монитора 38×: 8.0 × 6.0 mm
15- дюймовое увеличение монитора 50×: 4.5 × 3.4 mm
15- дюймовое увеличение монитора 40×: 7.6 × 5.7 mm
15- дюймовое увеличение монитора 80×: 3.8 × 2.9 mm
15- дюймовое увеличение монитора 120×: : 2.5. 1.9 мм
15- дюймовое увеличение видеомонитора 160×: 1.4. 1.1 мм
коэффициент масштабирования: 1×-4×
измеримая высота: 10 мм (×5 мм) в широкополевом режиме; 1.mm (±0.5 mm) в режиме с высоким увеличением
разрешение изображения: 0.1 μm
воспроизводимость измерения высоты (σ): 0.5 μm
Width Measurement μ: 1 m в широкополевом режиме; Точность измерения высоты: точность измерения ширину: точность измерения ширину: ±2 μm in high magnification
Stitching Function: Fully Automatic Measurement (Automatic XY Stage Control + Autofocus), with Automatic Adjustment and Automatic Template Analysis
x-axis Travel: 184 × 88 mm
Z-Axis Travel: 90 mm
z-axis Angle: ±180°
Tilt Angle: ±30°
Image Sensor: 4- мегапиксельный монохромный CMOS
Transmitter Lens: Double Telecentric Lens
наблюдение источника света: Источник света: белый LED
размер изображения: 1024 × 768/2048 × 1536 пикселей
обработка данных: ключ-специфицированный выделенный компьютер (Windows 7)
питание: 100-240 VAC ±10%, 50/60 Hz
температура окружающей среды: +15 - +30 °C
относительная влажность: 35-80% RH (неконденсация)
вес оборудования: 28.0 kg
