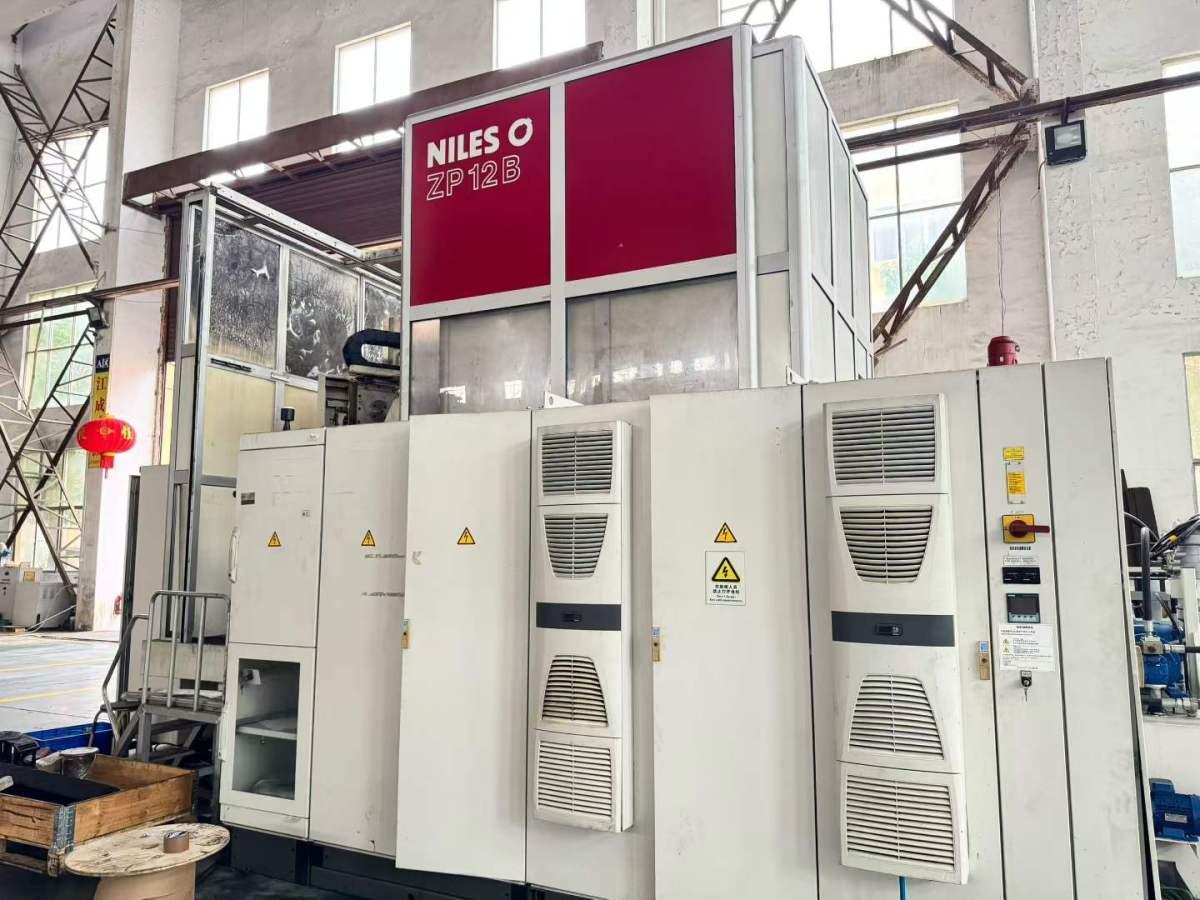

3. Найлс ZP12B

диапазон обработки
максимальный диаметр заготовки: 1250 мм
расстояние от центра шлифовального колеса до вращающегося рабочего стола: 925/215 мм
максимальное число зубов: нелимитированный
максимальная глубина зуба: 100 мм
максимальная глубина зуба: 100 мм
максимальная глубина зуба: 50 мм
максимальный угол наклона спирали: Φ45 мм
поршневой ход: 1300 мм
(внешнее цилиндрическое шлифовальное устройство)
мощность двигателя: 2 ± 40 kW
максимальный размер шлифовального колеса :
диаметр: 400 мм
ширина: 80 мм
минимальный диаметр шлифовального колеса: 190 мм
шлифовальный штырь C3
(внутренний шлифовальный штырь)
мощность двигателя: 25 КВТ
максимальная скорость шлифовального колеса :
максимальный размер шлифовального колеса :
диаметр: 350 мм
ширина: 250 мм
минимальный диаметр шлифовального колеса: 210 мм
максимальный вес заготовки: 10 000 мм
максимальный диаметр заготовки: 1000 мм
центральная отверстие стола: 440 мм
привод системы: прямой привод
машина размеры и вес
пространство :
длина: ок. 7000 мм
ширина: ок. 4500 мм
машина вес: ок. 32,5 т
электрические данные
общая подключаемая нагрузка: 83 ква
требуемая мощность: 110 ква
схема питания: 400 в / 50 гц
ось колонки: Siemens 1FT7105
мощность: 63 КВТ
мощность: 7 КВТ
движение оси x: Siemens 1FT7105
мощность: 15,7 КВТ
мощность: 8,5 КВТ
мотор шлифования C1/C2
мощность: 2/40 КВТ
скорость подачи
максимальная скорость движения колонки: 0-6000 мм/мин
скорость движения шлифовальных слайдов: 0-12000 мм/мин
