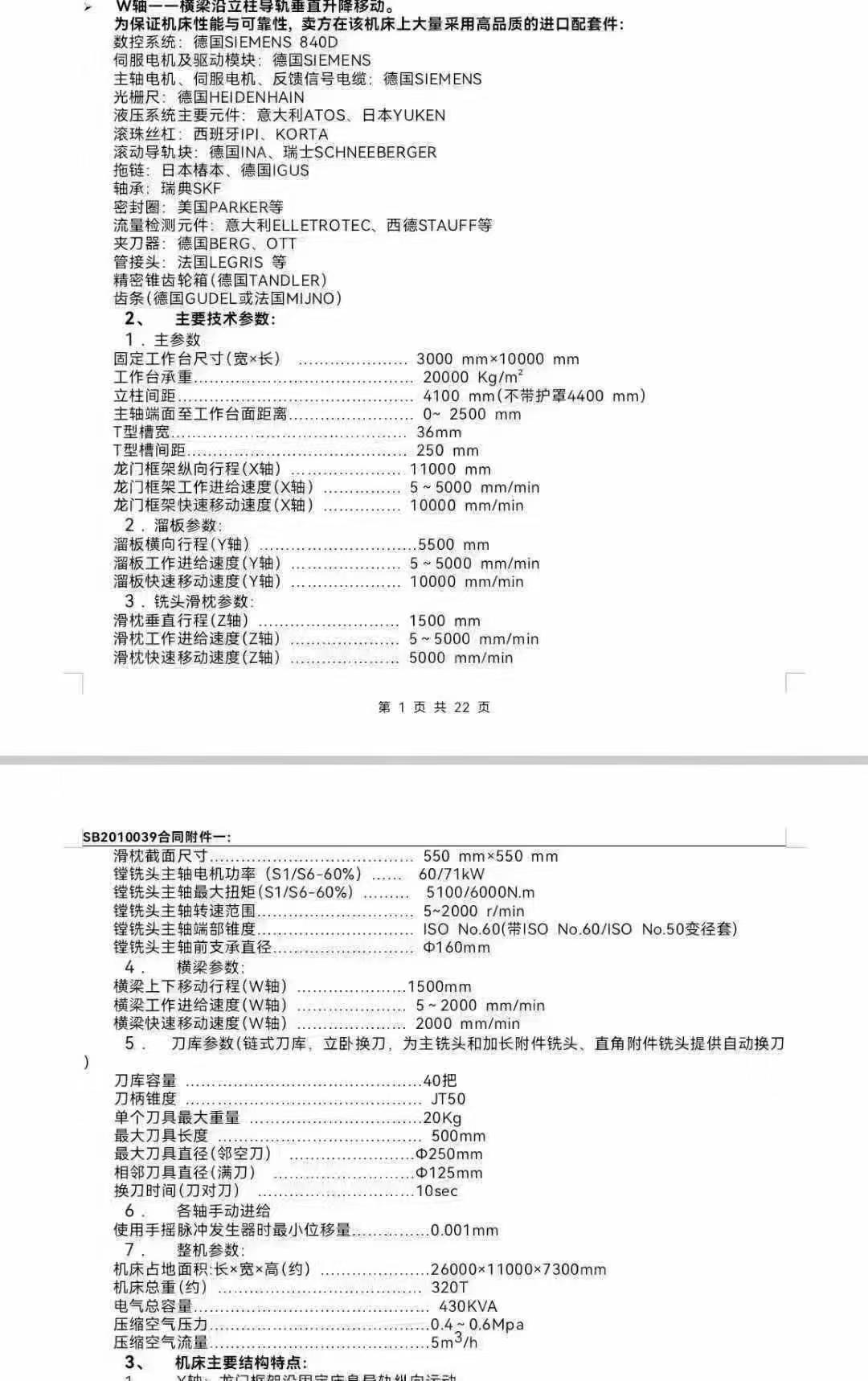

10 ч. 00 м. - XH2830*100

размер рабочего стола (ширина * длина) : 3000mm * 10000mm

загрузка рабочего стола: 20,000 Kg/m ²

расстояние от шингделя носа до поверхности рабочего стола: 0-2500 mm

T-slot width: 36mm

T-slot расстояние: 250mm

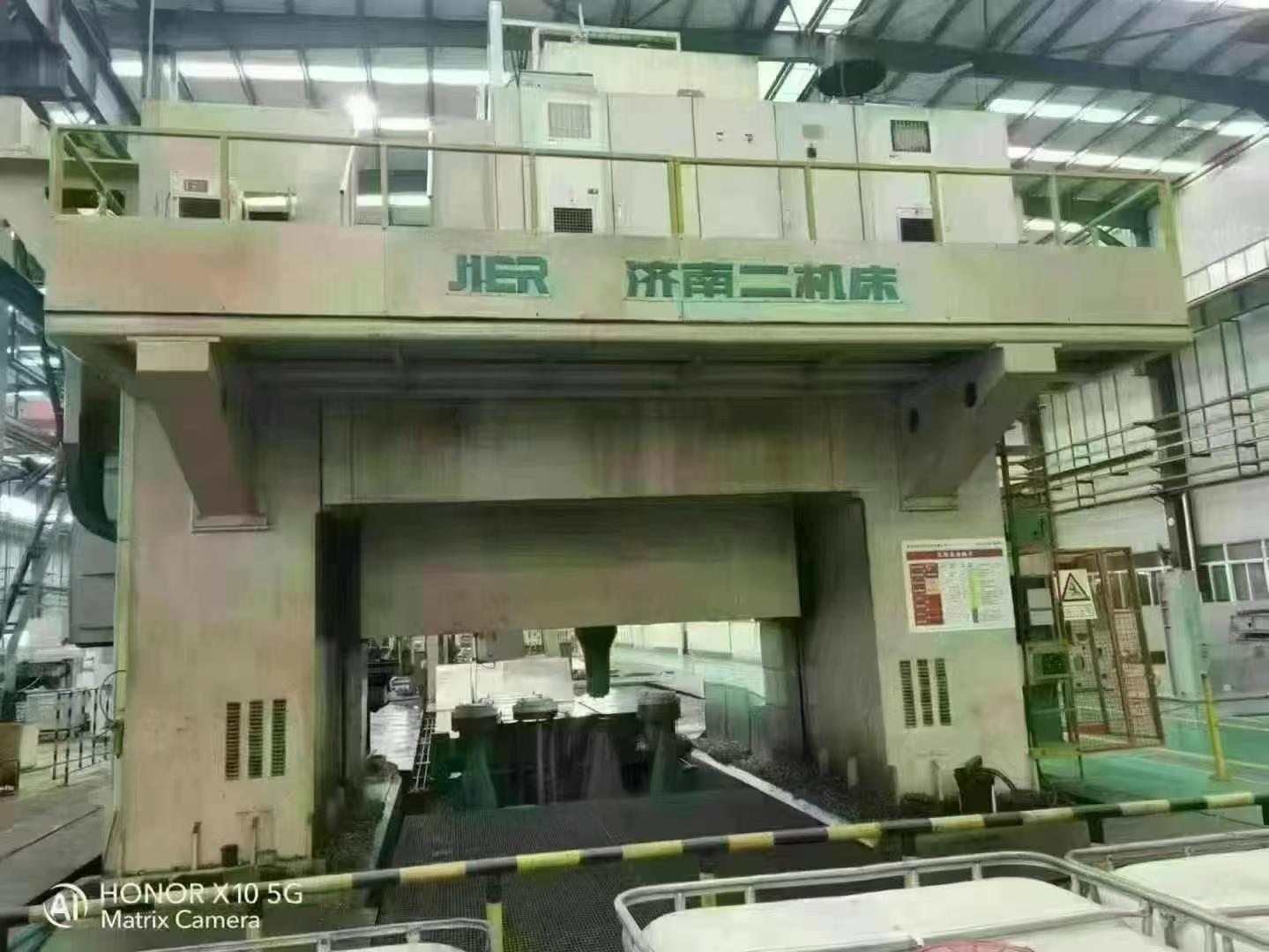

продольный ход рамы gantry (ось x) : 11000mm

скорость рабочего перемещения рамы gantry (ось x) : 10000mm /min

Параметры слайда :

поперечный ход слайдовой панели (ось y) : 5500mm

скорость подачи парашюта (ось y) : 5-5000 mm/min

Параметры фрезерного головка ОЗУ :

вертикальный ход ОЗУ (ось z) : 1500мм

скорость подачи ОЗУ (ось z) : 5-5000 мм/мин

скорость быстрого движения ОЗУ (ось z) : 5000мм/мин

поперечный размер ОЗУ составляет 550 мм * 550 мм

мощность шпинделя бурового и фрезерного головка (S1/S6-60%) : 60/71kW

максимальный крутящий момент шпинделя бурового и фрезерного головка (S1/S6-60%) : 5100/6000N. M

диапазон скоростей шпинделя скучной и фрезной головки составляет от 5 до 2000r/min

контур шпинделя носа скучной и фрезной головки: изоно. 60(с изоно.60 / изоно). 50 рукав редуктора

диаметр передней опоры шпинделя бурового и фрезерного головки составляет 160 мм

4. Параметры пучка :

перемещение вверх и вниз поперечного пучка (ось w) : 1500mm

рабочая скорость подачи поперечного пучка (ось w) : 5-2000mm/min

быстрая скорость движения поперечного пучка (ось w) : 2000mm/min

5. Параметры журнала tools (журнал Chain tools, вертикальное и горизонтальное изменение инструмента, автоматическое изменение инструмента для главной фрезерной головки, расширенной фрезерной головки и прямоугольной фрезерной головки)

емкость журнала: 40 штук

таппер держателя инструмента: JT50

максимальный вес одного инструмента: 20Kg

максимальная длина инструмента: 500mm

максимальный диаметр инструмента (смежный инструмент) : Φ250mm

смежный диаметр инструмента (full Tool)Φ125mm

время смены инструмента (Tool to Tool) : 10 секунд

6. Ручное питание для каждой оси

минимальное смещение при использовании генератора импульсов с ручным краном: 0,001 мм

7. Общие параметры станка :
